Порядок затяжки распредвала ваз 21213

Средний срок службы распредвала автомобиля Нива составляет 100–150 тыс. км, в зависимости от условий эксплуатации и качества купленной запчасти. Признаками его поломки может стать постоянно глохнущий двигатель, потеря мощности и стук клапанов. Хотя перед тем как будет проведена замена распределительного вала Нива новой деталью, следует убедиться, что старая не подлежит ремонту.

В этой статье будут подробно описаны наиболее важные аспекты связанные с неисправностью, ремонту и замене распредвала для знаменитого отечественного внедорожника НИВА.

Устройство распредвала на Нива 2121

Распределительный вал – чугунный, опирается на пять шеек и вращается в алюминиевом корпусе подшипников, установленном на головке блока цилиндров. Основные размеры распределительного вала и корпуса подшипников даны на рис. 2-54

Поверхности кулачков отбеливаются для повышения износостойкости. От осевых перемещений распределительный вал удерживается упорным фланцем, помещенным в проточке передней опорной шейки вала.

Привод распределительного вала. Осуществляется от ведущей звездочки 5 (рис. 2-55) коленчатого вала двухрядной роликовой цепью 2. Этой же цепью приводится и звездочка 4 вала привода масляного насоса. Цепной привод имеет полуавтоматический натяжитель 8 с башмаком 7 и успокоителем 3 цепи с резиновыми накладками.

В нижней части блока цилиндров установлен ограничительный палец 6, предотвращающий спадание цепи в картер при снятии на автомобиле звездочки 1 распределительного вала.

«Нива Тюнинг 24/7» — ценит каждого клиента

Трофи — распредвал с Улучшенными характеристиками работы Во Всем частотном диапазоне для машин с гидрокомпенсаторами.

По личным ощущениям: распредвал дает Увеличение мощности до 10%.

Работа видна сразу, особенно в низком диапазоне! Двигатель «хватает» в самом низу, и автомобиль Начинает движение после отпускания педали сцепления, без дополнительной подгазовки.

Скорость на трассе меньше не становится, несколько увеличивается.

Валы Не требуют доработок ГБЦ (Головки Блока Цилиндров). Распредвалы — узкодиапазонные со стабильным холостым ходом. Ставится на штатный двигатель.

Прост в установке (если вы забудете сказать мотористу о том, что это тюнинговые распредвалы, он просто поставит их «по меткам» и они будут работать)

Наши Рекомендации:

1. Купить постель распредвала с индивидуальной подгонкой, занижение 0,6 мм (есть в товарных опциях) .

2. Заменить тарелки клапанов на доработанные (есть в товарных опциях).

3. Установить разрезную шестерню.

Отзыв:

«Лёгкий быстрый точный пуск. ХХ стабильный, выхлоп «мягкий». Первый старт на ХХ, да это не ММ80, но приятнее ММ48. Движение, замечаю, что еду на одну передачу выше, не испытывая дискомфорта в управлении. Двигатель превратился в резиновый, спокойно и неторопливо реагирует на педаль газа как на сброс, так и на нажатие, как будто добавлен большущий маховик, меньше стуков, дёрганий.»

Комментарий: После правильной установки распредвалов серии Трофи к штатным 83 л.с. добавиться от 9-12 л.с. (10%-14%). Максимальная зарегистрированная прибавка: +30 л.с.

Технические характеристики «Трофи Город»

Подъем клапана Н= 10,9 / 9,8 мм.

Ширина фазы (градусы ПКВ): 258/256*.

Подъем впускного клапана (перекрытие) в ВМТ 1,05 мм

Хороший (отличный вал) для скоростной езды по трассе! Однако, комфорта поменьше, чем в «Трофи 4*4», здесь чтобы машина начала движение, необходимо надавить на педаль газа!

Рекомендации по установке:

1. Разрезная шестерня распредвала под датчик фаз (с планкой) — Обязательно!

2. Распредвал ставим на ползуба вперед от стандартного положения!

3. Прошивка контроллера остается без изменений (чип-тюниг контроллера не требуется).

Технические характеристики «Трофи 4х4»

Подъем клапанов (мм) впускного/выпускного: 11,00/10,00 мм

Ширина фазы (градусы ПКВ): 251

Подъем впускного клапана в точке ВМТ 0,80 мм.

Самый комфортный распредвал для повсеместной езды! С его установкой, отпуская педаль сцепления, машина начинает сама движение!

Рекомендации по установке:

1. Шестерня распредвала — стандартная

2. Положение распредвала — стандартное

3. Программы работы контроллера — штатная

Технические характеристики «Трофи+»

Подъем клапана Н=11,5/10,5 мм. Ширина фазы (градусы ПКВ) 251/249*.

Подъем впускного клапана (перекрытие) в ВМТ 1,7 мм.

Самый мощный распредвал, годится на все случаи жизни работы двигателя.

Рекомендации по установке:

1. Разрезная шестерня распредвала под датчик фаз (с планкой) — Обязательно!

2. Установку распредвала желательно делать согласованно мотористу и программисту вместе , чтобы снять максимум возможностей, которые пришли с новый валом. (Программист- человек, который будет делать изменение работы программы контроллера. Делать «чип-тюнинг»).

3. Прошивка контроллера (чип-тюнинг контроллера) требуется обязательно!

Замечание: Фаза распредвала определяет рабочий диапазон двигателя. Чем шире фаза у распредвала, тем более спортивный характер будет у двигателя.

Нива 2121 – особенности распредвала

На первый взгляд, распредвал автомобиля НИВА очень схож с любым другим распредвалом, однако есть некоторые моменты, по которым можно с лёгкостью определить, что эта деталь именно для НИВЫ.

1. На большинстве распредвалов имеется шестигранник под ключ (обычно на 27) между кулачками второго цилиндра. Распредвалы, которые изготавливаются для автомобиля НИВА, имеют сразу два шестигранника на своей оси (между кулачками второго цилиндра и третьего). Визуально это является главной отличительной особенностью этой детали.
2. Следующим отличительным фактором является расстояние между базой и вершиной кулачка. Если необходимо убедиться, что деталь именно для НИВЫ, и наличие второго шестигранника для вас ещё не гарантия подлинности изделия, берите в руки штангенциркуль и приступайте к измерению. Базовый размер кулачка распредвала в большинстве случаев один и тот же и составляет 30 миллиметров. А вот расстояние от базы до вершины у НИВЫ составляет 37 миллиметров. Измерив любой другой распредвал, расстояние окажется не больше 36.3 миллиметров.



Если оба из этих пунктов соблюдаются, будьте уверены – запчасть подлинная и можно приступать к установке распредвала на вашу НИВУ.

Установка распредвала ВАЗ 2107

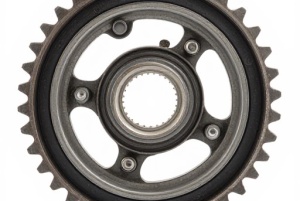

Монтаж распределительного вала ГБЦ производится в порядке, обратном снятию. Перед установкой детали в корпус необходимо смазать опорные шейки моторным маслом. При сборке следует обратить на два важных момента:

• соответствие метки на распредвале и на звездочках его привода;
• момент затяжки гаек крепления корпуса распредвала.

Сначала необходимо правильно затянуть гайки крепления распредвала. Номинальный момент затяжек гаек — 2,2 кгс•м. Сразу затягивать крепление с таким моментом нельзя. Затяжка распредвала ВАЗ 2107 производится в три-четыре этапа, чтобы корпус прижимался равномерно, без перекосов. Следует затягивать гайки от центра к краям, в соответствии с “картой затяжки” (см.рисунок).

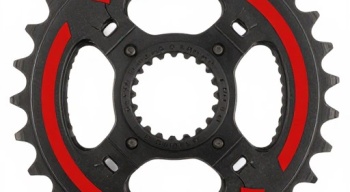

Когда распредвал установлен, необходимо выставить его положение относительно коленвала. На постели распредвала, передней крышке двигателя и звездочках коленчатого и распределительного вала имеются метки, на которые следует ориентироваться. Даже если цепь привода была надежно привязана к звездочке, при установке распредвала следует убедиться, что его положение соответствует положению коленчатого вала двигателя. Чтобы правильно выставить метки на распредвале ВАЗ 2107, необходимо выполнить такие действия:

• убедиться, что метка на шкиве коленвала расположена напротив длинной риски на передней крышке двигателя (это соответствует верхней мертвой точке четвертого цилиндра);



• установить звездочку на распредвал и убедиться, что отметка на ней совпадает с меткой на “постели”;



• надеть цепь на звездочки, не нарушая положения валов;
• убедиться, что при натянутой цепи метки совпадают;
• затянуть болт крепления звездочки распредвала;



• провернуть коленвал ключом на два оборота;
• проверить совпадение меток на распредвале и коленвале;
• при необходимости изменить положение цепи на звездочке распредвала;
• затянуть болт крепления звездочки распредвала и зашплинтовать стопорную шайбу.

После этого остается лишь отрегулировать натяжение цепи при помощи натяжителя и закончить сборку, установив крышку ГБЦ и прочие детали.

Стук распредвала на Нива 2121 – в чем проблема?

Такая проблема как стук коленчатого вала на Нива 2121 знакома многим водителям, но далеко не все понимают момент, когда начинает стучать распределительный вал. Связано это с тем, что звуки, которые слышит водитель в подобной ситуации, сильно похожи. Определить, что стучит коленчатый вал, а не любой другой агрегат автомобиля, достаточно просто:

• Стук распредвала можно назвать «глухим», и он проявляется при старте холодного двигателя;
• Звуки, которые издает неисправный коленчатый вал, как отмечалось выше, похожи на звуки, возникающие при проблемах в распределительном вале, но имеются некоторые отличия. Если стучит коленвал, то при наборе оборотов звук становится значительно более звонким.

Следует понимать, что услышать стук в распределительном вале можно только при «холодном» старте двигателя, поскольку за время простоя смазка полностью уходит от трущихся деталей. Как только двигатель начнет работать, масло начнет смазывать подшипники. Через некоторое время они получат необходимое количество смазки, и стук распредвала прекратится.

Распределительный вал автомобиля Нива 2121 состоит из ряда элементов, и неисправность большинства из них приводит к появлению характерного стука в процессе работы двигателя автомобиля. Если вы услышали, что стучит распредвал, можно предполагать одну из следующих причин:

• Проблемы с постелью распределительного вала. В такой ситуации самостоятельный ремонт невозможен. Потребуется проводить расточку или хонингование постели распределительного вала или полностью менять деталь;
• Неисправность системы смазки. Даже малое отклонение работы системы смазки от нормы может привести к тому, что распределительный вал начнет стучать. При этом причина может быть связана не только с малым количеством поступающего масла, но и с его качеством. Если в процессе прохождения по агрегатам в масло попадает охлаждающая жидкость или другие примеси, оно начинает хуже справляться со своими задачами;
• Деформация распределительного вала или его механическое повреждение (его частей). В качестве наиболее распространенных проблем можно привести лопнувшие опоры распределительного вала и сломанные шейки; Нарушены регулировки процесса подачи топлива;
• Выработан ресурс кулачков. Данную неисправность можно диагностировать, если вы уверены, что стучит распредвал. Если он продолжает стучать в процессе работы двигателя «на горячую», значит проблема именно в изношенных кулачках.

Выше описаны лишь некоторые проблемы, которые могут привести к стуку распределительного вала. Чем быстрее будет выявлена конкретная неисправность при помощи диагностического оборудования или визуального осмотра специалистами, тем больше шансов устранить проблему до того момента, как она начнет сказываться на других элементах агрегата.

Снятие и ремонт распредвала Нива 2121 своими руками – пошаговая инструкция

Для того, чтобы снять и заменить распредвал на Нива 2121 необходимо выполнить следующий порядок действий:

1. Подготовить необходимый инструмент Подготовка к замене состоящий из: гаечных ключей; динамометрического ключа; зубила; торцевых головок на 10, 13 и 17.
2. На первом этапе работ по снятию вала выполняются следующие действия: Снятие отрицательной клеммы с автомобильного аккумулятора Нива 21213 (2121 и любой другой отечественной модификации этого авто); Демонтаж крышки головки блока цилиндров; Установка распредвала в положение, при котором метка на его звёздочке совпадает с соответствующим выступом на корпусе подшипников. А метка на шкиве – с выступающей частью привода вала. Отгибание зубилом лепестков у стопорной шайбы крепящего звёздочку болта.



3. Далее Откручивания болта звёздочки снимаемой детали (ключ «на 17») и его извлечения из отверстия;
4. Демонтажа натяжного устройства цепи привода ГРМ;
5. Снятия звёздочки распредвала (рекомендуется привязать к ней цепь – это обеспечит отсутствие перескакивания;



6. Равномерного откручивания (с помощью ключа «на 13») всех гаек, закрепляющих корпус подшипников вала, и его снятия со шпилек ГБЦ вместе с распредвалом.
7. Откручивания, с использованием торцевого ключа «на 10», креплений упорного фланца к корпусу подшипников;



8. Извлечения фланца, а затем и распредвала.
9. При необходимости замены рычагов клапанов эти детали тоже снимаются сразу же после демонтажа вала. Для это следует:
10. Отвести лапки прижимной пружины в сторону;
11. Снять рычаг;
12. Извлечь пружину.
13. На этом же этапе выполняется и диагностика состояния. При наличии заметных повреждений(кулачки изношены на 0,5 мм и более, на поверхности видны царапины, борозды и забоины), говорящих о невозможности ремонта, переходят к процессу установки новой детали. Распредвал, который можно отремонтировать, приводят в работоспособное состояние. Если на вопрос о необходимости замены распредвала любой модели Нива (включая 2131 и более современные версии), получен положительный ответ, следует приобрести новую деталь. Как правило, их продают в комплекте с корпусами. Стоит отметить, что установка нового вала требует замены и его рокеров и гидрокомпенсаторов, что увеличивает стоимость ремонта примерно в полтора раза.



14. Перед установкой вала внутрь коробки подшипников выполняют смазку моторным маслом рабочих поверхностей шеек и кулачков. Теперь следует так установить распредвал, чтобы его штифт располагался точно напротив определенного ориентира – верхнего отверстия упорного фланца. Деталь фиксируют и затягивают крепёж, придерживаясь определённых правил: гайки обязательно заворачивать, стараясь соблюдать усилие в 19 Нм;


    • закручивание проводится в определённой последовательности, которую можно увидеть на схеме:

15. Теперь отвязывают проволоку, крепившую цепь ГРМ к звёздочке (оставив метки для удобства монтажа), и устанавливают обе эти детали на валу. Открутив крепёжный болт, загибают лепестки стопорной шайбы. А в качестве заключительного этапа проводят:
16. установку натяжителя для цепи ГРМ (с соблюдением сделанных меток);
17. возвращение на место ранее снятых деталей с соблюдением обратной последовательности;
18. регулировку тепловых зазоров старых или только что установленных клапанов.



19. Результатом замены становится установленный на вашей Ниве 21214, 2121 или 2131 новый распредвал, способный прослужить ещё не меньше 100 тыс. км – без появления стуков и большинства других проблем с двигателем. При этом экономятся средства, которые могли бы уйти на оплату услуг по ремонту, и тратится сравнительно немного времени.



Как снять распредвал ВАЗ 2107

Замена распредвала ВАЗ 2107 начинается с его демонтажа. Для этого необходимо выполнить такие действия:

• установить автомобиль на ровной площадке;
• дождаться, когда двигатель остынет;
• очистить крышку головки двигателя от загрязнений;
• снять воздушный фильтр, отсоединить трос, наконечник и тягу привода дроссельной заслонки, вывести
• топливный шланг из кронштейна (на автомобиле с карбюраторным двигателем);
• отсоединить рукав подачи воздуха, вакуумный шланг и вывести из кронштейна топливный фильтр (на автомобиле с инжекторным двигателем);
• при помощи ключа на 10 открутить гайки крепления крышки головки блока цилиндров;
• снять шайбы с крышки ГБЦ;
• освободить жгут проводов, шланги отвода картерных газов и гидроусилителя, трубку гидрокорректора фары от крепления кронштейна;
• снять крышку головки блока цилиндров со шпилек;
• демонтировать прокладку;
• выставить положение распредвала так, чтобы оно соответствовало концу такта сжатия в четвертом цилиндре;
• зубилом отогнуть лепесток стопорной шайбы звездочки распредвала;
• включить первую передачу, чтобы предотвратить вращение коленвала;
• ключом на 17 открутить болт крепления звездочки распредвала;
• снять болт вместе со стопорной шайбой;
• ключом на 10 открутить две гайки, крепящие натяжитель цепи;
• снять натяжитель;
• проволокой привязать цепь к звездочке распредвала, чтобы она не соскочила;
• снять звездочку и цепь, отвести из вперед;
• ключом на 13 отвернуть гайки крепления корпуса подшипников распредвала (делать это нужно равномерно, чтобы корпус не “повело”);
• снять со шпилек постель вместе с распредвалом;
• открутить ключом на 10 две гайки, крепящие упорный фланец;
• вынуть фланец из проточки в передней шейке распредвала;
• вытащить распредвал из постели (корпуса подшипников).

Если на опорных шейках распредвала или кулачках видны следы износа, распредвал нуждается в замене. Также его необходимо менять при появлении трещин или деформации. Иногда причина стука может заключаться в износе подшипников корпуса распредвала. В таком случае достаточно заменить лишь постель.
