Схема подкапотной проводки ВАЗ-2109

Полная схема

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

Электрическая схема ВАЗ-2108, ВАЗ-2109, ВАЗ-21099

Электрическая схема автомобилей ВАЗ-2108, ВАЗ-2109, ВАЗ-21099. Низкая панель приборов.

1 – блок-фара; 2 – электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей); 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей); 9 – электромагнитный клапан включения омыва заднего стекла (устанавливается на части выпускаемых автомобилей); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – свечи зажигания; 12 – датчик–распределитель зажигания; 13 – катушка зажигания; 14 – выключатель света заднего хода; 15 – датчик указателя температуры охлаждающей жидкости; 16 – стартер; 17 – аккумуляторная батарея; 18 – датчик уровня тормозной жидкости; 19 – коммутатор; 20 – датчик верхней мертвой точки 1-го цилиндра; 21 – колодка диагностики; 22 – блок управления электромагнитным клапаном карбюратора; 23 – реле включения стартера; 24 – концевой выключатель карбюратора; 25 – электромагнитный клапан карбюратора; 26 – датчик контрольной лампы аварийного давления масла; 27 – электродвигатель омывателя стекол; 28 – электродвигатель вентилятора отопителя; 29 – дополнительный резистор электродвигателя отопителя; 30 – переключатель вентилятора отопителя; 31 – электродвигатель очистителя ветрового стекла; 32 – прикуриватель; 33 – лампа подсветки рычагов отопителя; 34 – штепсельная розетка для переносной лампы; 35 – подкапотная лампа; 36 – лампа освещения вещевого ящика; 37 – монтажный блок; 38 – выключатель освещения приборов; 39 – выключатель контрольной лампы стояночного тормоза; 40 – выключатель стоп-сигнала; 41 – подрулевой переключатель; 42 – выключатель наружного освещения; 43 – выключатель аварийной сигнализации; 44 – выключатель заднего противотуманного света; 45 – предохранитель цепи противотуманного света; 46 – выключатель обогрева заднего стекла; 47 – боковые указатели поворота; 48 – плафон; 49 – разъем для подключения к плафону индивидуального освещения; 50 – выключатели плафона на стойках дверей; 51 – реле зажигания; 52 – выключатель зажигания; 53 – комбинация приборов; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – задние фонари; 56 – датчик указателя уровня и резерва топлива; 57 – элемент обогрева заднего стекла; 58 – электродвигатель очистителя заднего стекла; 59 – фонари освещения номерного знака;

А – порядок условной нумерации штекеров в колодке выключателя зажигания; Б – порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла.

Если вентилятор охлаждения не работает

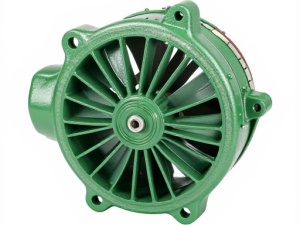

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Читать дальше: Задняя подвеска шевроле лачетти седан

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Электросхемы Ваз 2109

Итак, чтобы понять какая электросхема Ваз 2109 Вам нужна, давайте пройдемся по каждому из перечисленных выше факторов подробно: 1) Вы знаете с высокой или низкой панелью Ваш Ваз 2109?Если не знаете, смотрим на картинки:

Ваз 2109 высокая панель

Ваз 2109 низкая панель

Понять высокая или низкая панель можно по комбинации приборов на контрольной панели, а также по внешнему виду самой панели автомобиля. 2) Если Ваз 2109 инжекторный, то в 99 % случаев на нем устанавливается высокая панель и Вам необходима электросхема для высокой панели.

3) Если Ваш Ваз 2109 — экспортный вариант, то схема проводки будет точно такая же как у базового варианта, за исключением опций. Опции могут быть разные и как правило найти схему именно под Ваш вариант будет проблематично. То есть основная схема: панель приборов, зажигание, подзарядка и т.д — одинаковые, не будет указано только дополнительных опций.

4)Запомните, схема проводки ЭСУД полностью отделена от общей электросхемы. То есть, если Вы качаете в интернете электросхему Ваз 2109, то в ней не будет ни контроллера, ни датчиков. Схема проводки ЭСУД — отдельный технический документ; искать и скачивать его также нужно отдельно.

Ниже приведены ссылки для скачки электросхем для низкой и высокой панелей Ваз 2109:

В каждом архиве по две электросхемы, их отличия в том, что на одной монтажный блок Ваз 2109 нарисован одним цельным блоком, в другой нарисована разводка внутри монтажного блока. Естественно вариант схемы с разводкой монтажного блока является более полным и удобным для работы с проводкой автомобиля Ваз 2109.

Также нашел неплохую программку для владельцев старых Ваз 2108, Ваз 2109. Программка эта делает электросхему Ваз 2108, Ваз 2109 интерактивной. То есть пользователь имеет возможность выбрать интересующий его элемент схемы справа в окне и часть проводки для работы с этим узлом будет подмаргивать:

При работе с проводкой Ваз 2109 всегда помните, что цветовая маркировка проводов — Ваш главный помощник. Цветовая маркировка проводов Ваз 2108, Ваз 2109 на схеме и на самом автомобиле должна совпадать. Достали шлейф проводов и сразу же можете сориентироваться — желтый — габариты, красный — стоп -сигнал, голубой — задний ход, оранжево-черный — противотуманные фонари.

Механизм обогрева заднего стекла

С помощью реле типа 113.3747 нагревательный элемент заднего стекла включается. При этом загорается контрольная лампа 5, которая находится рядом с выключателем. Она подсвечивает клавишу выключателя оранжевым светом. Только при включенном зажигании можно включить обогрев заднего стекла, потому как напряжение подается к выключателю через дополнительное реле, которое срабатывает при включении зажигания.
Через контакты реле от предохранителя, напрямую подключенного к источнику питания, подается питание к нагревательному элементу. Если когда включается обогрев заднего стекла ваз 2109 и стекло не обогревается, то следует проверить предохранитель, провода и соединения, выключатель , реле.

Если из строя выходит нагревательный элемент, то желательно заменить стекло, однако, значительно удобнее приобрести набор для восстановления поврежденных нитей.

Обогрев заднего стекла ваз 2109 производит размораживание заднего стекла. Состоит из параллельных проводников, напыленных на стекло. Через них пропускается электрический ток, проводники нагреваются и размораживают заднее стекло, также отчищая его от влаги. От реле, размещенного в блоке предохранителей моторного отсека, подается ток. Если через пятнадцать минут стекло все еще не очистилось, то нужно включить обогреватель на второй цикл.

Схема электропроводки ваз 2109

Автомобиль ВАЗ 2109 на протяжении многих лет оставался одним из самых популярных в стране. Не просто популярных, но и престижных. В социальной иерархии владельцы девяток стояли не намного ниже владельцев подержанных Кадетов и Джетт. С надежностью автомобиля можно было поспорить, но поскольку альтернативы не было, то автомобиль заполонил весь СНГ и даже собирался узловым методом в Финляндии, но это мало относится к модели 2109.

Это интересно: Как избежать образования трещин на лобовом стекле автомобиля?

Содержание:

Электросхема ВАЗ 2109

Как и весь автомобиль, электрооборудование было не на самом высшем уровне, поэтому владельцы девяток должны знать схему электропроводки ВАЗ 2109 досконально. Для этого мы привели заводскую схему в хорошем разрешении, которой можно пользоваться с поправками на вносимые изменения время от времени.

Эта схема канонической девятки с заводскими маркировками и пояснениями. Принципиально схема довольно проста, но вызывали трудности сами электроприборы, о проблемах с которыми мы и поговорим.

Основные проблемы с электропроводкой 2109

Самой большой проблемой в электрооборудовании ВАЗ 2109 было низкое качество комплектующих и неудовлетворительное качество сборки. Несмотря на то, что Тольятти по традиции во всех смертных грехах обвиняет поставщиков, отдуваться в итоге приходится нам, а как обычных пользователей, нас совершенно не должно интересовать, по какой причине постоянно перегорают спирали на двухнитевых лампах задних фонарей. Также нам-то в принципе все равно, какой завод делал корпуса для блока предохранителей — мы видим только неадекватную работу электрооборудования, когда при нажатии на педаль тормоза включается правый поворот.

И таких примеров можно привести массу. Если завод не уверен в качестве комплектующих, зачем тогда их ставить на автомобиль. Поэтому риторические вопросы только приводят к излишним колебаниям воздуха, а проблему не решают. Приведенная же проблема со стопами решается довольно просто:

  • снимается плафон заднего фонаря;
  • из багажника отключаются клеммы питания;
  • откручивается вся планка, на которой смонтированы лампы;
  • проверяется контакт на гибкой плате в месте крепления к патрону лампы.

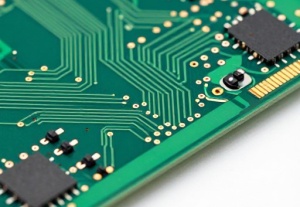

Замыкания дорожек этой платы происходят вследствие загрязнения контактов и дорожек. Тогда сигнал, поданный на лампу стопа, может быть попросту перенаправлен на лампу указателя поворотов. Кардинально это решается заменой всей платы новой, но и новая планка не прослужит так долго, как хотелось бы вследствие плохой герметизации плафона изнутри багажного отделения. Вроде бы мелочь, а мы тратим драгоценное время на решение пустяковых проблем, которые решаются на уровне производства при правильном, а не ВАЗовском подходе.

Доработки и исправление заводских ошибок

В свете вышесказанного, очень характерна для девятки поломка блока управления электроникой. Причина очень проста — его корпус попросту пропускает воду, пыль и влагу в виде конденсата. Само его размещение на полке воздухопритока не совсем понятно, но есть и более значимые минусы, которые можно устранить своими руками. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно и уверенно погибает. Стоит он недешево, поэтому такая халатность конструкторов не поддается объяснению. Выходов из ситуации два — постоянно прочищать канал стока воды, или менять блок как минимум, раз в год.

Также стоит обращать внимание на то, что силовая проводка на нижней полке радиатора постоянно подвергается воздействию высоких температур. Кроме того, в этом месте она никак не защищена от воды и грязи. Тоже труднообъяснимый момент. К категории оплошностей с жгутами проводов можно отнести жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут. Самостоятельно, конечно, такую проблему не решить — слишком большой объем работ по перетяжке всей проводке в автомобиле.

Стоит особое внимание уделять силовым клеммам на генераторе. Они очень часто разбалтываются, нагреваются, искрят и плавят проводку. Но это не самое страшное. Провода могут замкнуть накоротко, а здесь уже пахнет горелым. Поэтому не стоит лениться, а как можно чаще проверять этот узел на предмет затяжки клемм.

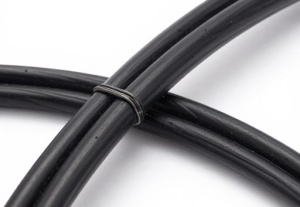

Изоляция жгутов проводов 2109

Ради изоляции жгутов никто не станет разбирать пол-автомобиля, но при случае это сделать нужно для своей же безопасности. Пользуясь схемой, которую мы поместили в начале статьи, вся работа не займет много времени, зато вы будете уверены в качестве изоляции проводки. Для того понадобятся:

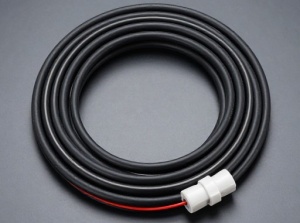

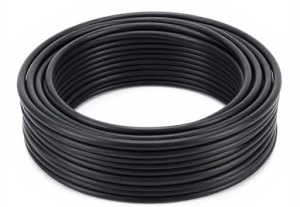

  1. Гофрорукав для электропроводов.
  2. Изолента.
  3. Очиститель для проводов.

Перед тем, как проводить упаковку старой проводки в рукав, обработайте провода очистителем, которых масса в продаже в аэрозольных баллончиках. Далее, следуя инструкции и сверяясь с электросхемой действуем так:

  1. Отсоединяем АКБ
  2. Отсоединяем клеммы и извлекаем жгут.
  3. Обрабатываем его аэрозолем.
  4. Проводим визуальную проверку контактов.
  5. Укладываем жгут в гофру.
  6. Фиксируем и герметизируем места входа жгута в гофру.
  7. Укладываем готовый кабель на место.
  8. Сверяясь со схемой, подключаем клеммы.

Особенное внимание нужно уделять герметизации жгутов в тех местах, где они напрямую контактируют с водой или горячими поверхностями. Также при сборке обращайте внимание на целостность колодок и состояние контактов и клемм.

Таким образом, потратив совсем немного времени, мы сохраним проводку и избавимся от лишних проблем с короткими замыканиями. Следите за проводкой, и удачи в дороге!

Проводка — ВАЗ 2109: внутрисалонные и подкапотные переделки

Пожалуй, без преувеличения можно сказать, что самой популярной моделью автоВАЗа является семейство переднеприводных автомобилей. И многие владельцы стремятся изменить ВАЗ 2109 своими силами, внося различные улучшения, затрагивающие штатную проводку.

Но все ли они оправданы? Об этом и пойдет речь в данной статье.

Переднеприводный ВАЗ 2109 – лидер по числу удачных тюнинг-экспериментов

Сегодня можно встретить несколько модификаций автомобиля, у которых схема проводки на ваз 2109 имеет существенные отличия.

В частности, автомобиль оснащается:

  1. Карбюраторным силовым агрегатом;
  2. Инжекторным силовым агрегатом.

Обобщенная схема электропроводки ваз 2109 с карбюраторным типом

Помимо желания что-то изменить или улучшить, владельцы ранних моделей данного автомобиля сталкиваются с необходимостью замены мотора в связи с выработкой последним своего ресурса.

Устройство

Электросхема ВАЗ 2109 с распределённым впрыском топлива значительно сложнее карбюраторных моделей. Это вполне логично, т. к. сам по себе инжектор предполагает наличие электронных устройств. Любая электрическая схема предназначена для решения ряда задач. Схема системы распределённого впрыска ВАЗ 2109 решает следующие задачи:

  • Передача сигналов о состоянии параметров;
  • Передача управляющих импульсов;
  • Электрическая защита устройств;
  • Защита системы от замыкания.

Исходя из выполняемых функций, конструкция системы должна быть необходимой и достаточной для их реализации.

Передача сигналов состояния параметров и управляющих импульсов

Электрический сигнал в системе управления двигателем ВАЗ 2109 передаётся к электронному блоку по проводам, которые имеют соответствующую цветовую маркировку. Это облегчает чтение электрической схемы и поиск нужного провода. Необходимыми условиями для обеспечения качественной передачи сигнала являются:

  • Требуемое сечение проводов;
  • Минимальное сопротивление контактов разъёмных соединений;
  • Электрическая прочность изоляции проводников.

Работа двигателя, а следовательно, динамические характеристики двигателя ВАЗ 2109, определяет то, в каком состоянии находится проводка.

Уменьшение сечения проводника снижает мощность передаваемого им сигнала, повышает его температуру. Даже если снаружи незаметно разрушение жил, то это вовсе не означает, что его нет.

В процессе эксплуатации автомобиля проводка подвергается воздействию разрушающих факторов. Со временем происходит окисление контактов. По этой причине увеличивается их сопротивление, что обуславливает необходимость периодической чистки.

Искажённые сигналы вносят неточность или перебои в работу всей системы ВАЗ 2109. С целью обеспечения помехозащищённости датчик кислорода, детонации, положения коленчатого вала и блок противоугонной системы снабжены экранированными проводами.

Электрическая защита элементов

Выход из строя какого-либо устройства инжектора чреват заменой на новый. Это сопровождается материальными затратами. Если же таких устройств несколько, то расходы возрастают многократно. Кроме замены может потребоваться настройка. В этом случае при отсутствии необходимых знаний, потребуется обращение к специалистам.

Предохранители системы распределённого впрыска ВАЗ 2109 имеют меньшее, чем остальная проводка, сечение. Поэтому они перегорают, когда ток превышает их номинал, тем самым защищая изоляцию проводов и элементы системы от плохих последствий. Электросхема инжектора содержит следующие предохранители:

  • Главного реле;
  • Электровентилятора охлаждения;
  • Бензонасоса.

Перегоревшие предохранители следует заменить и обязательно найти, устранить причину, которая к этому привела.

Однако не только предохранители обеспечивают защиту, но и электромагнитные реле. Гальваническая развязка сигналов позволяет разделить слаботочные и силовые цепи. Это свойство играет большую роль в управлении. Система содержит главное реле, реле бензонасоса и электровентилятора радиатора охлаждения.

Защита от замыкания

Проводка автомобиля характеризуется, кроме всего прочего, электрической прочностью изоляции. Последняя зависит от состояния её материала. С течением времени изоляция становится хрупкой и появляются микроскопические трещины. При прозвонке проводка может быть исправной, но во время движения автомобиля пробивать на «массу». Замыкание возможно между двумя или несколькими проводами.

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

  1. Установка новой панели приборов;
  2. Переделка внутреннего (внутрисалонного) освещения;
  3. Установка дополнительных повторителей поворотов в зеркала заднего вида;
  4. Установка дополнительных фар (противотуманок);
  5. Установка акустической и мультимедийной системы;
  6. Установка иммобилайзера.

Схема проводки ваз 2109i с высокой панелью

Справочно: визуальные отличия штатной панели от «высокой» заключаются в переносе отсека для магнитолы на уровень приборной доски. Соответственно, проводка на ваз 2109 под панелью приборов должна быть заменена.

Внутрисалонные переделки

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

  1. Непосредственно сам салон (внутрисалонное освещение);
  2. Бардачок;
  3. Прикуриватель;
  4. Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Схема расположения ламп накаливания автомобиля ВАЗ 2109

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

  1. Контрольные приборы имеют иное расположение на панели;
  2. Штатной длины проводов не хватает;
  3. Клеммные колодки также могут иметь отличия.

Электропроводка на ваз 2109 в процессе подключения к приборам

Соответственно, что без замены электрических проводов не удастся задействовать:

  1. контрольно-измерительные приборы;
  2. кнопки включения-выключения различных устройств.

Отличия в клеммных колодках «низкой» и «высокой» панели приборов

Что касается внесения изменения в освещение панели приборов, то сегодня в продаже встречаются наборы специальных ламп вместе с проводкой, с помощью которой они подключаются к электросети автомобиля.

Тюнингованная подсветка панели приборов ВАЗ 2109

Установить подобные комплекты можно своими руками, важно лишь придерживаться аккуратности и правил безопасности.

Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей.

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Читать дальше: Замена подшипника дифференциала ланос

Подкапотные переделки

Помимо замены силового агрегата после выработки ним ресурса, в подкапотном пространстве есть множество узлов, проводка которых также нуждается в замене:

  1. высоковольтные провода от блока зажигания;
  2. проводка различных контрольных датчиков;
  3. силовые кабели аккумуляторной батареи (места соединения наиболее подвержены коррозии).

Если нет искры — ремонт электропроводки ваз 2109 неизбежен

Особого контроля требуют многочисленные датчики в подкапотном пространстве:

  1. Датчик температуры охлаждающей жидкости – при неисправной электропроводке водитель не заметит перегрева силового агрегата;
  2. Датчик уровня тормозной жидкости в расширительном бачке – протечка или низкий уровень могут привести к отказу тормозной системы;
  3. Датчиков системы АВС – окисление контактов или нарушение целостности проводки может привести к отказу системы;
  4. Датчик выхлопных газов – на основе его показаний электронный блок «готовит» топливо-воздушную смесь. Если датчик не будет работать, то увеличится расход бензина.

Единственный беспроводной элемент охранной сигнализации автомобиля

Полезным дополнением функциональности автомобилю является приобретение современной противоугонной системы.

Установка современной сигнализации – особая тема, поскольку ее работа затрагивает сразу несколько основных узлов и систем автомобиля семейства ВАЗ:

  1. Общая электрическая система;
  2. Система питания;
  3. Звуковая и световая цепь и исполнительные устройства (габаритные огни, фары головного света, звуковые сигналы);
  4. Штатный иммобилайзер.

Для монтажа сигнализации схема эл проводки ваз 2109 обязательна

Совет: нередко производители систем сигнализации сопровождают процесс установки видео и фото материалами, для каждой конкретной модели того или иного семейства авто. Перед началом монтажа следует внимательно с ними ознакомиться.

Общие переделки

Установка дополнительных противотуманных фар относится к общим переделкам, поскольку:

  1. Затрагивает оборудование в подкапотном пространстве;
  2. Вмешивается в панель приборов внутри салона;
  3. Подключается к штатной системе электроснабжения автомобиля;
  4. Крепится к силовому кузову.

В наборе обязательно должна быть инструкция по подключению

Для установки и подключения противотуманных фар потребуется схема электропроводки на ваз 2109, ведь в комплектацию входят:

  1. Соединительные провода;
  2. Клеммные колодки;
  3. Реле включения;
  4. Исполнительные механизмы (кнопки);
  5. Лампа подсветки (или светодиод), сигнализирующие о состоянии осветительных приборов.
