Как развальцевать тормозную трубку подручными средствами

Утечку жидкости, а также разгерметизацию тормозной системы часто провоцируют старые сгнившие или поврежденные тормозные трубки-магистрали. Это очень важные элементы. По этим магистралям жидкость из бачка подается к тормозным механизмам всех четырех колес. Если какая-либо трубка пришла в негодность, то лучше заменить ее полностью, если есть такая возможность. Давайте посмотрим, как осуществляется замена тормозной трубки на большинстве автомобилей.

FakeHeader

Comments 55

Спасибо большое за пост!

А вальцовку бочонком допустимо делать для ГАЗовских и АЗЛКшных деталей?

Красивые фото! Прямо заглядение! Вальцовка, как на самой левой трубке, применяется в авиации.

может я глупый вопрос задаю, но на Волгах использовались медные тормозные трубки? На зарубежных аналогах тех лет вроде обычные металлические трубки были… Или это всё в рамках «заводского улучшения»? Просто интересно.

Медные шли до середины90х точно, потом хз, даже на Уазе 97гв были медные. Потом запасы, закончились и перешли на металлические)))

А я трубки большого диаметра (12,16) песком набивал и гнул трубогибом. А трубки малого диаметра (6,8,10) ручным трубогибом.

А штуцера брал в простом магазине запчастей? И где сами трубки?

Штуцера у меня были, но они продаются там же, где и трубки (я брал на авторынке)

каким вальцовочником пользуешься?

Инструмент — Jonnesway AN040043

Такие не везде можно подлезть

Существует для трубок ещё вот такая приспособа Думаю, вам понравится

Все просто класс! Что то не совсем понял про пружинный трубогиб? Одеваешь пружину на трубку и руками, молотком … гнуть?

Каким молотком?) Они легко гнутся от руки) Пружина нужна, что радиус был ровный и трубка не плющилась.

Медная и алюминиевая трубки легко гнутся вручную. Пружинная оправка используется, для создания гибов малого радиуса. Если попробуете загнуть трубку на 90 градусов, без трубогиба она просто сломается где-то в центре.

Крайняя левая трубка, такой конус наблюдал на ГАЗ и ЗИЛе в системе подкачки, а так же в топливопроводе. Ремонтировал на своей технике, набор похожий.

Я таким пользуюсь. Не знаю, годится-ли для реставрации, но для ремонта обычных авто я трубки обсаживаю в термоусадку на клею, чтобы не зеленела трубка.

Что за термоусадка на клею?

electroplast.by/termousad…icientom-usadki-31-ttk-31 не реклама, но такого плана, клей еще дополнительно герметизирует.

Что за термоусадка на клею?

Эффект как от окраски.

На фото — трубогиб?

Да, очень простой и дешевый)))

Я так понял для одного, какого-то определённого диаметра?

помоему до 8мм (или до 6мм) сейчас и не упомню, т.к. сгибаю им только 4.2мм

Лучшей реставрации авто я еще не видел! Удачи Вам!

я постоянно забываю про второй штуцер )))

Отлично, у меня и похожая приблуда есть, недавно трубку поломал возле главного так пришлось через всю машину новую тянуть, и подкрылки снимать и расширители…

Знакомо… ((((( Однажды полностью согнул магистраль, осталось кончик трубки развальцевать. Снял вальцовку и вижу, что конус с трещиной. Пришлось опять заказывать трубку и гнуть, по-испорченной трубке.

Да мне тоже обидно стало когда уже поменял а выяснилось что можно было у нас в городе завальцевать.

Да есть компании. Но когда я к ним поехал, оказалось у них трубогиб сломался и они вальцуют молотками. По-этому купил себе набор.

Классно написано, а фото так вообще супер-пупер! Видно, что с любовью…

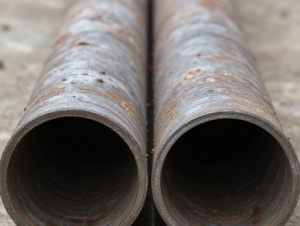

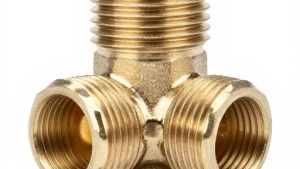

Трубки из цветного металла в системах автомобиля

Радиаторы пока трогать не будем, это тема отдельная. Поинтересуемся трубками, которые отвечают за работу тормозной и топливных систем автомобиля. Гнилые тормозные трубки — это проблема не только старых советских автомобилей, но и более новых иномарок, которые проездили по дорогам, щедро посыпанным солью и всякой химией несколько лет. Трубки приходят в негодность в первую очередь из-за того, что на них влияет агрессивная химическая среда. Зимой у нас под колесами этой среды — полно. При человеческом дорожном покрытии соль сходит с дорог вместе со снегом, а при наших дорогах, может пролежать до следующей зимы.

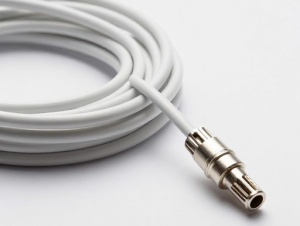

Причины поломок трубок тормозов

Но не только в этом причина износа герметичных трубок. От соли они только гниют, а от постоянных сильных перетяжек штуцеров, неправильной фиксации, изломов и перегибов, получают сильные механические повреждения, несовместимые с жизнью. Вина в этом не трубок, а горе-мастеров, которые не умеют правильно обращаться с мягким или хрупким металлом. Так или иначе, а приходит время замены трубок, и если нужная конфигурация не найдена, что почти невозможно, тогда приходится делать трубку самостоятельно. Отрезать нужный кусок, одевать штуцеры и развальцовывать. А это нужно уметь. Развальцовка тормозных трубок своими руками — задача не сложная, быстрая, и недорогая.

Плюсы и минусы развальцовки трубок своими руками

Можно не сомневаться, что, работая для себя, вы отнесётесь ко всем этапам технологического процесса с максимально возможной ответственностью и усердием. Разумеется, при этом вам не нужно будет куда-то ехать и кому-то платить за выполнение подобной работы.

Но есть и очевидные минусы – мы уже приводили примерные сроки регламентной замены тормозных трубок. А поскольку они выходят из строя относительно редко, вполне возможно, что приобретённым или изготовленным самостоятельно инструментов вам доведётся воспользоваться один, от силы два раза. Впрочем, если вы являетесь обладателем сильно изношенного авто, вполне вероятно, что замену трубок придётся производить намного чаще.

Осуществлять развальцовку тормозных трубок своими руками – задача несложная, но при условии наличия специализированного инструмента. А что выгодней – покупать его, изготавливать самостоятельно, или всё же отнести трубки специалистам, вы должны решить сами. Главное – чтобы тормозная система вашего автомобиля всегда находилась в идеальном состоянии.

Недавно я закончил разводку медных трубок в моторном отсеке.

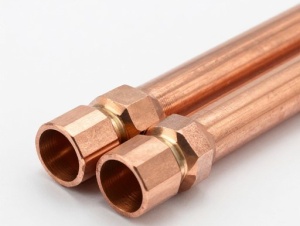

Набор для развальцовки тормозных трубок

Голыми руками не получится подготовить медную трубку к использованию. Для этого нужно иметь хотя бы минимальные приспособления. Металл хоть и мягкий, но торец трубки должен точно соответствовать посадочному конусу, иначе герметичности системы мы не добьемся. В идеале, для развальцовки трубок используют станок, который нужно покупать, но если у нас есть возможность, можно воспользоваться самодельным набором, который сделав один раз, мы будем использовать долгие годы. А пригодится он не раз, поверьте. Вот его чертеж.

Ничего сложного он собой не представляет. Это станина, выполненная из двух уголков толщиной 5мм и полкой 32 мм. Длина каждого уголка — 100 мм. На чертеже видно, что набор приспособлен для трубок диаметром 9 и 12 мм. Сама станина выполняется за десять минут при наличии заточного станка, сверлильного станка и болгарки. Оба уголка скреплены двумя болтами М8, отверстия и фаски в них просверливаются в собранном виде. Оправки придется или заказывать у токаря, что совсем не проблематично, или вытачивать самому. Зато с помощью такого набора любая трубка превращается в идеально подготовленную деталь. Процесс развальцовки происходит точно так же, как и с применением станка, о котором мы расскажем дальше.

Устройство, принцип действия

Итак, водитель останавливает автомобиль нажатием на педаль тормоза. Последняя воздействует на усилитель тормозных усилий, а тот — на ГТЦ, сжимающий жидкость в магистралях.

Под действием усилия ГТЦ жидкость сжимается и переходит в зону с минимальным давлением. Это трубки, а затем – рабочие механизмы. Тормозная жидкость давит на привод, и суппорт сжимает колодки. Когда давление на педаль ослабляется, понижается давление в усилителе тормозов. Пружины в механизме разжимают колодки. Жидкость движется обратно в расширительный бачок — в зону, где давление минимально.

Движение тормозной жидкости осуществляется по медным трубкам. Последние соединены с главным тормозным цилиндром и проложены по днищу авто до тормозных механизмов. Соединения трубок с механизмами и с ГТЦ выполнены в виде резьбы – так достигается максимальная надежность. Ведь давление в магистрали может быть достаточно высоким.

Чтобы повысить надежность систем, трубки связаны с ГТЦ по диагонали. Это дает возможность использовать тормоз при выходе из строя последней. К примеру, из ГТЦ одна из трубок связывает передний левый тормозной механизм и задний правый. Другая трубка направляет жидкость к переднему правому и заднему левому колесу. Чтобы давление в системе не превышало допустимое, на местах, где все трубки соединяются, установлен регулятор давления. В простонародье он называется «колдун».

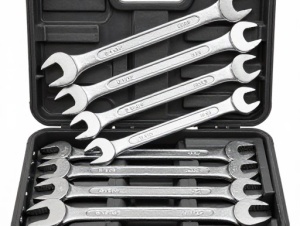

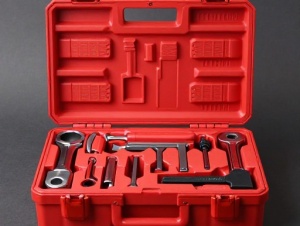

Станок для развальцовки тормозных трубок

самый простой станок для развальцовки трубок обойдется вам в 600-700 рублей. Но это будет не самое качественное изделие. Мы бы рекомендовали не опускаться ниже 1800, иначе есть шанс потратить деньги зря. Несколько наборов и станков мы показали на фото. Один из них подороже, второй подешевле, но суть у них одна.

Состоит станок из планки, которая удерживает рубку. Собственно, наш самодельный набор тоже имеет такую же структуру, только в фирменные наборы входят в обязательном порядке:

Использование трубок в конструкции автотранспорта

В современных машинах используются несколько гидравлических систем с различными магистральными разводками. Одной из них является тормозная система. Двигающаяся по ней рабочая жидкость должна быть изолирована от внешней среды за счет герметичности.

Нужно знать, что благодаря хорошим соединениям на стыках патрубков удается добиться высокой степени герметичности для ТС машины.

Успех надежных соединений зависит от качества развальцовки. Данная операция равномерно увеличивает диаметр одного наконечника трубки. У встречной трубки диаметр наконечника уменьшается, чтобы обеспечить завальцовку (вход малого диаметра в увеличенный и удерживание пары в таком положении длительное время).

Если трубки на каком-либо из участков получают механическое повреждение, то из-за разгерметизации системы приходится заменять часть магистральной проводки. На автопредприятии развальцовку делают на спецоборудовании, в котором присутствуют гидравлические, электрические и механические приводы. В гаражных условиях приспособление для развальцовки тормозных трубок чаще всего обладает механическим приводом от мускульной силы исполнителя.

Главные элементы тормозной системы

Тормозная система автомобиля ваз 2109 включает в себя множество вспомогающих деталей, но главными элементами конструкции являются:

ГТЦ. Главный тормозной цилиндр. Самая важная часть системы, которая создает давление в трубах. Этот элемент сделан из поршня, двигающегося по идеальной, плоской поверхности. Резиновые кольца используются для того, чтобы уплотнить соединения между составными частями.

На заметку, эти кольца необходимо менять во время ремонта независимо от того, целые они или нет.

Тормозная жидкость, которая заливается в ГТЦ достаточно агрессивна. В ее состав входит множество присадок. Но именно они гарантируют качественную работу двигателя. Минус такой системы в том, что составные части этой жидкости быстро улетучиваются. Поэтому лучше менять тормозную жидкость хотя бы раз в год;
Усилитель вакуума. Он расположен между салоном и отсеком, где расположен мотор. Представляет собой большую емкость, формы цилиндра. Усилитель соединен с главным тормозным цилиндром и усилителя протянут шланг к системе впрыска горючего (карбюратор).
Функция этого элемента — сделать проще управление транспортным средством. А заключается это упрощение в снижении усилия, требующего для нажатия на педаль тормоза.

На заметку. Если вы считаете, что этот элемент тормозной системы не особо важный, то проедьтесь на «Жигули» старого образца, в которых отсутствует усилитель вакуума. Разница просто огромная, как в удобстве управления, так и в эффективности торможения;

Тормозные суппорты. Функция этих суппортов — прижимания тормозной колодки к верхней части диска. При ремонте автомобиля модели ваз 2109 суппорты заменяют очень в редких случаях по той причине, что ресурс их использования очень большой. Конструкция состоит из корпуса, сделанного из алюминия, в котором есть два отверстия. В одно из отверстий подключается трубка при помощи шланга. В другое — вставляется штуцер. Внутри самого устройства есть поршень, сделанный из стали, который активирует колодки;
Регулятор давления. Элемент, предназначение которого является повышение эффективности тормозной системы. Весь процесс торможение на 70-80 процентов делается колесами передней оси. Остальной процент торможения выполняет задняя тормозная система ваз 2109. Конечно, этот параметр условный и зависит от множества факторов вроде нагрузки на автомобиль и т.д. Поэтому разработчики сделали так, чтобы тормозная система модели ваз 2109 смогла, независимо не от кого, регулировать усилия на суппортах колес передней и задней оси.

Эта простая технология позволяет снизить давление в трубе, подающей жидкость к задним колесам.

Все о тюнинге автомобилей читайте здесь, актуальные новости в мире седанов тут.

Применяемый инструментарий

Перед тем как развальцевать тормозную трубку в домашних условиях некоторые мастера заказывают специальные наборы для данной операции в интернет-магазинах. В комплекте присутствуют следующие инструменты:

универсальный труборез;
захват или зажим;
штампы, рассчитанные на разные диаметры труб.

На развальцовачных штампах присутствует разметка с указанием типа труб. Они могут быть метрическими либо дюймовыми. В процессе применяется конусный винт.

Более опытные мастера могут сэкономить на приобретении комплекта, изготовив нужный инструментарий самостоятельно. Для этого потребуется коническая болванка, на которой имеется конус с требуемым углом.

Медные трубки легко поддаются напору применяемого стального инструмента. Однако кроме большого усилия, требуется определенная точность, ведь перекос при ударе способен привести к разрывам края заготовки, а это брак и потеря герметичности. Прибегать к таким способам можно лишь в крайних случаях.

Уместнее брать специальный экспандер, упрощающий работу за счет применения вращающейся рукоятки. Операция длится недолго и выполняется за один проход, но, к сожалению, 100%-ный результат обеспечивается не в каждом случае. Многое зависит от непосредственного состояния трубки. Тонкие выработанные стенки дадут неидеальный результат, а могут привести и к заминанию заготовки.

В классический набор для развальцовки тормозных трубок должен входить комплект валиков с твердосплавными поверхностями. Благодаря цилиндрической форме инструмента происходит прокатывание по поверхности трубки с нарастающим усилием. Операция проходит плавно и неприятности практически исключены.

Валики способны справиться даже с неидеальными заготовками. В результате получается гладкая и ровная поверхность, на которой отсутствуют какие-либо шероховатости и дефекты.

Также твердотельный конус – действенный инструмент для развальцовки тормозных трубок. Его приходится вдавливать в свободную часть патрубка. При этом трубка крепится в стационарных тисах. Результат получается на высоком уровне, сравним с работой валиков, но нужно своевременно остановиться, чтобы не повредить заготовку.

Особенности технологии

Ремонт автомобиля, с чем бы он ни был связан, редко вызывает приятные эмоции у автолюбителя. Это объясняется еще и тем, что такое мероприятие, как правило, сопряжено с определенными финансовыми расходами. Между тем, если говорить о ситуации, при которой необходимо развальцевать тормозные трубки, расходы на такую процедуру можно минимизировать, если выполнить ее своими руками.

Читать также: Как разобрать утюг витек 2200w видео

Итак, чтобы развальцевать тормозные трубки своими руками, требуется не только подробно изучить теоретическую информацию по данному вопросу и просмотреть соответствующее видео, но и приобрести специальное приспособление. В набор для развальцовки тормозных трубок, который можно достаточно недорого приобрести во многих автомобильных магазинах, входят следующие инструменты и приспособления:

труборез;
штуцер, применяемый в качестве соединителя;
клещи.

В набор для развальцовки входит, как правило, зажим под различные размеры трубок

Используя такой несложный набор, к которому надо добавить дрель (чтобы снимать фаски на концах труб), а также бензин, необходимый в качестве смазывающего материала, можно не только качественно выполнить развальцовку своими руками, но и сэкономить приличную сумму денег, которые пришлось бы заплатить специалистам станции технического обслуживания.

При замене трубки на новую сначала делаем копию по образцу старой

Непосредственно перед процедурой развальцовки с тормозной трубкой необходимо выполнить следующие действия.

Трубку при помощи инструмента или вручную откручивают от тормозного цилиндра или суппорта.
При помощи визуального осмотра определяют наличие повреждений на поверхности трубки. Если они находятся близко к ее краю, то трубку можно восстановить, если нет, то ее надо заменить на новую.
Используя такой инструмент, как труборез, от края трубки отрезают участок с повреждением и обрезанный край обрабатывают бензином.
Обрезанный конец трубки зажимают клещами и в его внутренней части при помощи дрели со сверлом соответствующего диаметра снимают фаску.
Участок внутренней поверхности трубки, где была снята фаска, очищают от стружки. После этого конец трубки вставляют в штуцер, выступающий в роли соединителя.

Аккуратно укорачиваем трубку с помощью специального резака

После того как все вышеописанные действия выполнены, трубку необходимо развальцевать, для чего лучше всего использовать специальный станок. Развальцовка, выполняемая при помощи такого станка, осуществляется по следующему алгоритму.

Конец трубки, который требуется развальцевать, вставляют в зажимное отверстие станка. При этом часть трубки, выступающая из зажимного механизма станка, должна составлять примерно 5 мм.
При помощи специального пуансона, которым оснащен такой станок, конец трубки развальцовывают.
При необходимости развальцовки второго конца трубки вся вышеописанная процедура выполняется в такой же последовательности.

Сдавливаем плашку прессом, визуально следя за образованием грибка, и получаем качественно обжатую трубку

В результате выполнения развальцовки с помощью такого прибора, с правилами и тонкостями работы с которым лучше всего ознакомиться по видео, конец тормозной трубки становится аккуратно расширенным. Использование специального станка позволяет регулировать параметры такого расширения, ведь для тормозных систем, используемых на автомобилях разных марок, они могут серьезно разниться. Как правило, в специальных наборах, при помощи которых развальцевать тормозные трубки можно своими руками, есть и лекало, позволяющее осуществлять контроль за результатом выполнения технологической операции.

Разворачивание конца трубки посредством специального ножа, расположенного на задней стенке резака

Таким образом, развальцевать трубки, используемые в тормозной системе автомобиля, несложно, если использовать для этого специальные инструменты и приспособления. Выполняя такую развальцовку своими руками, вы не только экономите деньги, но и полностью контролируете процесс выполнения технологической операции, от результатов которой зависит работоспособность вашего транспортного средства. В таких случаях всегда следует помнить о том, что автомобильный слесарь выполняет работу не для себя, поэтому и относится к ней соответственно. Чтобы не переживать за результаты самостоятельного ремонта своего транспортного средства, необходимо придерживаться нескольких простых рекомендаций:

четкое следование инструкциям, в качестве которых может выступать и видео;
использование для развальцовки только качественных инструментов, приспособлений и расходных материалов;
строгий контроль на всех этапах выполнения ремонтных мероприятий.

Следуя данным рекомендациям, вы сможете не только качественно развальцевать тормозные трубки, но и выполнить многие другие работы, связанные с техническим обслуживанием и ремонтом своего автомобиля, не переживая за результат этих мероприятий.

“>

Выполнение работы на самодельном станке

Самостоятельно изготовленный станок можно будет использовать в последующем длительное время. Он пригодиться автовладельцам, у которых автомобиль обладает большим пробегом.

В качестве инструментов потребуется заточной станок, болгарка и дрель. Материалами послужат выточенные на заказ оправки, уголки (100х32х5 мм., 2 шт.) и пара болтов М8. Уголки крепятся друг с другом болтами, а в основании станины сверлятся отверстия. Не забываем о фаске для краев отверстий.

Процесс работы на самодельном станке будет аналогичен работе на заводском оборудовании. Алгоритм состоит из таких пунктов:

фиксируем заготовку так, чтобы внешний край выступал на 5–6 мм за губки тисков;
подбираем конус нужного диаметра;
штуцеры должны быть разнонаправленными;
вкручиваем медленно конус, развальцовывая края трубки до той степени, чтобы он вошел до крайней риски;
поднимаем конус и удаляем образовавшиеся заусенцы.
